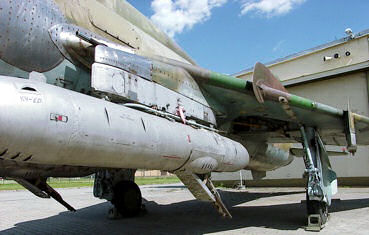

Deutlich ist die eigendlich sehr grobe Vernietung der Aluminiumbleche zu erkennen. Außenbleche wurden hier mehrmals fachgerecht aufgesetzt. Die Mechanik, Hydraulik und Bombenaufhängig ist ebenfalls äußerst robust und zweckmäßig.

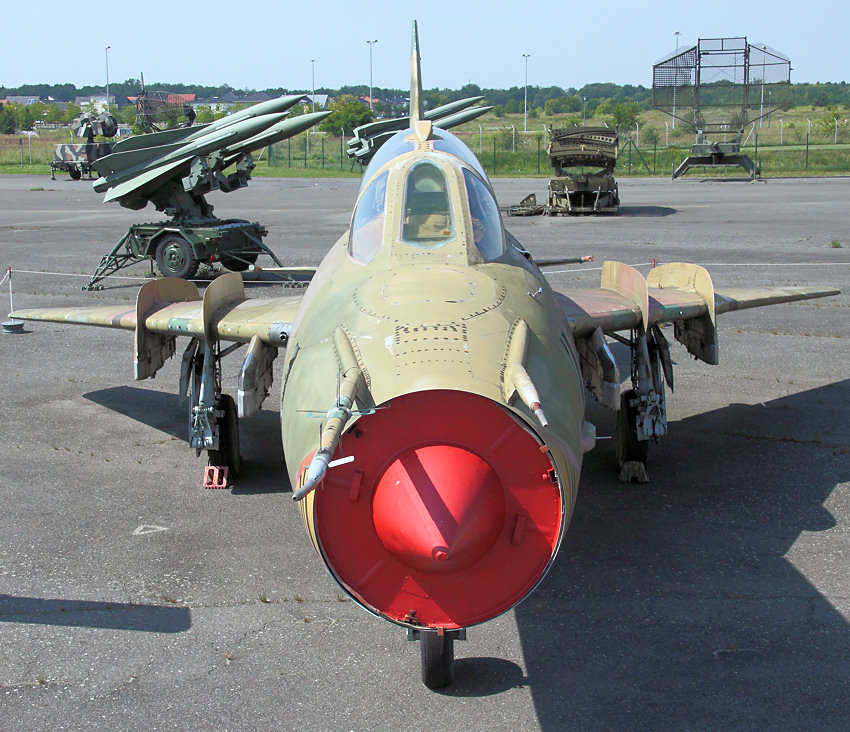

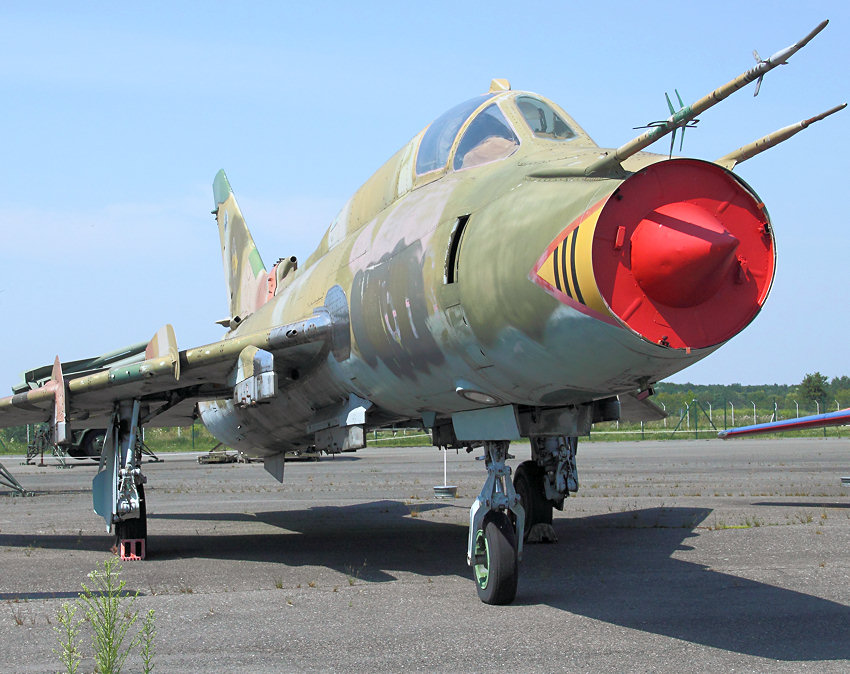

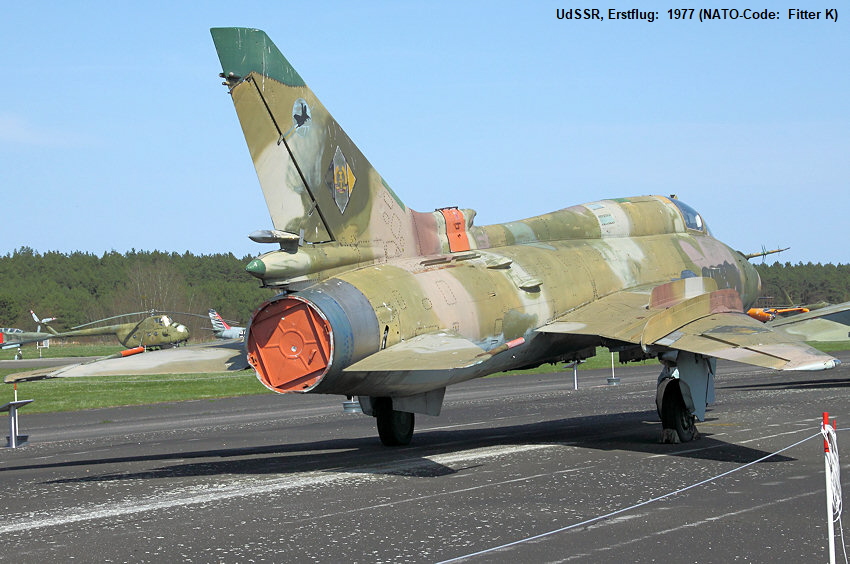

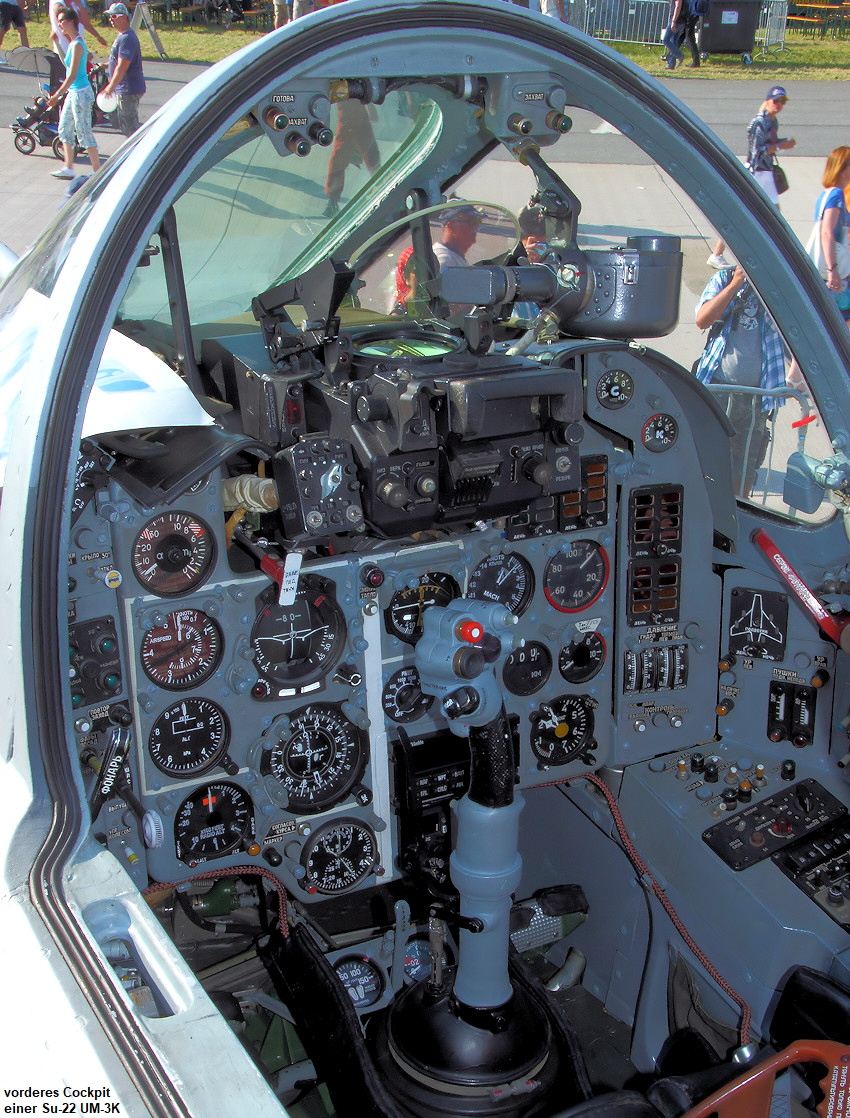

Die Suchoj Su-22 M4 (NATO-Code „Fitter-K“) war das letzte Muster einer Kampfflugzeugreihe, deren Ursprungsmuster bereits in den fünfziger Jahren flog.

Ausgangspunkt war der PfeiIflügeljagdbomber Su-7. Um die Start- und Landestrecke zu verkürzen und ein besseres Flugverhalten bei geringeren Geschwindigkeiten zu erreichen, rüstete Suchoj eine Su-7 mit Schwenkflügeln aus. Im Gegensatz zu reinen Schwenkflüglern, wie F-111 und MiG-23, schwenken bei der Suchoj nur die Außenflügel. Die Waffenträger befinden sich an den starren Teilen der Flügel, schwenken also nicht mit.

Die ab 1971 als Su-17 in Serie gebauten Maschinen wurden ständig den steigenden Anforderungen angepaßt. So hatte die 1917 gebaute Su-22 eine um 200 Prozent gestiegene Nutzlast bei gleichzeitig erhöhtem Aktionsradius. Auch das Waffenspektrum erweiterte sich beträchtlich durch die leistungsfähigere Feuerleitanlage und Avionik.

Technische Daten:

Hersteller: OKB Suchoj - Besatzung: 1 - Triebwerk: 1 x Strahltriebwerk AL-21F3 - Schub: 76,5 kN - mit Nachbrenner: 110 kN - Geschwindigkeit: 1.850 Km/h in 11.000 m - Gipfelhöhe: 15.200 m - Reichweite: 2.250 Km - Aktionsradius: 400 - 600 Km - Leergewicht: 10.670 Kg - Startgewicht: 19.430 Kg - Spannweite: 10,00 m bis 13,60 m - Länge: 19,26 m - Höhe: 5,10 m - Bewaffnung: 2 Kanonen NR-30 (30 mm), 2 Luft-Luft-Raketen R-60 und 4 Raketenbehälter UB-32 oder 4.000 Kg Bomben oder Luft-Boden-Raketen Ch-25 ML/MR,Ch-58, Ch-29

Verwendung in Luftfahrzeug	Su 22, MiG 29, JAK´s, RG Buran
Herstellerfirrna	Swedzda (UdSSR)
Verwendungzeit	1974 bis heute
Gewicht	120 kg
Temperaturbereich	-50 °C bis +70°C
Beriebsbereich	0-25000 m / 0-1300 km/h

Beschleunigung max.	20 G
Beschleunigungsstufen	2 (je 0,2 sec.)
Ausschußhöhe	80 m bis 100 m
Antriebsart	Pyrotechnik
Betriebsart	Vollautomatisch
Breite / Höhe	0,57 m / 1,24 m

Technische Daten:

Nutzung in der

Suchoj SU-22

und SU-24

• Achsialverdichter : 14 Stufen
• Leitschaufeln der 1. bis 4. und 10. bis 14. Stufe verstellbar
• Rohrringbrennkammer
• Verdichtung : 14,75
• Luftdurchsatz : 104 Kg/sec.
• Turbine : 3 Stufen
• Temperatur an der Turbine : 1.370 Grad K, max.
• Standschub 8.000 kp
• mit Nachbrenner : 10.000 kp
• mit Nachbrenner max. : 11.000 kp
