1937 erteilte das Reichsluftfahrtministerium Focke-Wulf den Auftrag, ein einsitziges Jagdflugzeug zu entwickeln. Die bei der Focke-Wulf-Flugzeugbau GmbH in Bremen entworfene Ganzmetallkonstruktion in Tiefdeckerauslegung gilt als eines der besten Jagdflugzeuge seiner Zeit, das ab 1942 auf allen Kriegsschauplätzen die Messerschmitt Bf 109 ergänzte. Der Prototyp machte seinen Erstflug am 1. Juni 1939. Die Focke-Wulf Fw 190 wurde eines der leistungsstärksten Jagdflugzeuge des Zweiten Weltkriegs.Obwohl das Flugzeug schon kurz vor dem 2. Weltkrieg erstmals geflogen wurde, war die Maschine den Alliierten unbekannt, so dass die englische Royal Air Force bei deren erstmaliger Erscheinung über Frankreich und England bezüglich der technischen Leistung überrascht war. Die Fw 190 war schneller als jedes Jagdflugzeug der Alliierten und verfügte über eine schwerere Bewaffnung. Ferner war sie widerstandsfähiger und manöverierfähiger und hatte ein gutes Sichtfeld für den Piloten. Die ursprüngliche Fw 190 A Serie wurde mit dem leistungsstarken BMW 801 Doppelstemmotor ausgerüstet. Die Nachfolgemuster unterschieden sich hauptsächlich in der Feuerkraft. Die nächste größere Verbesserung betraf die Fw 190 D "Dora", die von einem Junkers Jumo 213 V-Motor mit 12 Zylindern angetrieben wurde. Diese Langnasen-Version kam ab 1943 in den Truppendienst.

Technische Kurzbeschreibung:

• Rumpf: Ganzmetall-Schalenbauweise - Cockpit nach hinten aufschiebbar - Sitz gepanzert - unter dem Cockpit gepanzerter Kraftstofftank.

• Tragwerk: freitragender Tiefdecker in Ganzmetallbauweise - zwei Holme - Flügel einteilig mit einem durch den Rumpf geführten vorderen Holm - Ganzmetall-Spreiz-Landeklappen elektrisch betätigt - Querruder in Metallbauweise mit Stoff bespannt.

• Leitwerk: freitragende Normalbauweise - Flossen in Ganzmetallbauweise - Ruder in Metallbauweise mit Stoffbespannung.

• Fahrwerk: einziehbares, elektrisch betätigtes Fahrwerk - Spornrad teilweise einziehbar.

Technische Daten:

Focke-Wulf Fw 190 D-9 Langnase (1944-45)

Motor	Junkers Jumo 213A
Art	V12-Motor, wassergekühlt
Leistung	1.750 Ps
Höchstgeschwindigkeit	705 km/h in 5.500 m
Gipfelhöhe	12.000 m
Steigfähigkeit	1.280 m/min
Reichweite)	ca. 850 km (ohne Zusatztank)

Spannweite	10,51 m
Länge	10,19 m
Höhe	3,35 m
Tragfläche	18,3 m²
Bewaffnung	2 x 20 mm MG 151/20E
.	und 2 x 13 mm MG 131
Optional	MK108 im Außenflügel

Beschreibung:

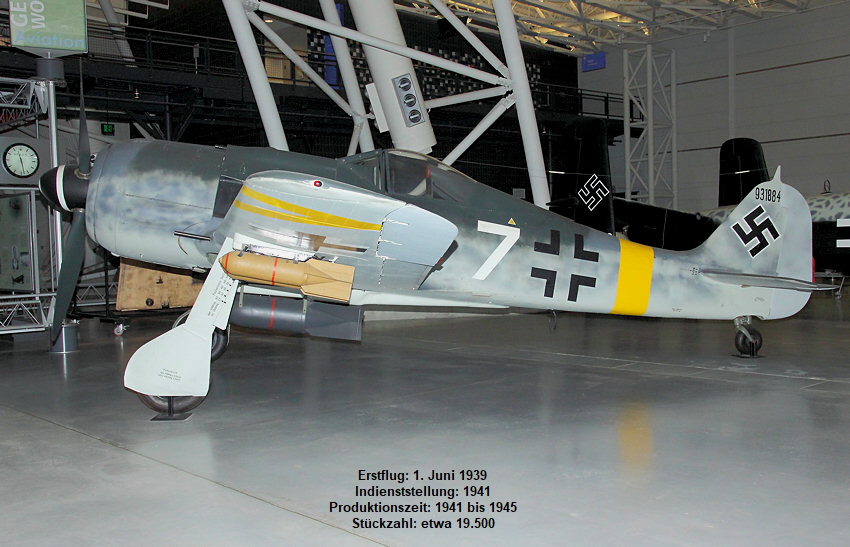

Die Focke-Wulf Fw 190 hatte am 13. Mai 1939 ihren Erstflug mit dem Prototyp “V1”, der auf dem Zivilflughafen Bremen der Öffentlichkeit vorgestellt wurde. Schon ab 1941 ging die Fw 190 bei Focke-Wulf und bei den Lizenzfirmen Fieseler, AGO und Arado in den Serienbau. Die ersten Serienmaschinen “Fw 190 A-1” wurde ab Juni 1941 an die Luftwaffe ausgeliefert. Die Grundbewaffnung bestand aus 4 x 7,92 mm MG-17 und 2 x 20 mm Kanonen MG-FF.

Nach über 100 gebauten Fw 190A-1 erschien im August 1941 die optimierte “Fw 190 A-2” als erste Großserienversion, von der ca. 950 Maschinen gebaut wurden. Weitere Varianten bis zur A-10, die mit 13 mm MG-131 bestückt waren, entstanden.

Die Fw 190A avancierte, neben der Messerschmitt Bf 109, zum zweiten in Großserie gebauten Jäger Deutschlands im 2. Weltkrieg, von dem ca. 20.000 Exemplare produziert wurden. Im Gegensatz zur Messerschmitt Bf 109 mit ihrem flüssigkeitsgekühlten V-Motor hatte die Fw 190 einen luftgekühlten Doppelsternmotor BMW 801, der unempfindlicher gegen Beschuss war.

Die Fw 190 D-9 „Langnase“ ist eine Weiterentwicklung der leistungsfähigen Fw 190A-Serientypen. Den Beinamen “Langnase” bekam die Focke-Wulf Fw 190 D-9, weil die Maschine wegen ihres neuen Reihenmotors in V-Form tatsächlich viel länger aussah. Die Vorgängermodelle waren mit “bullig” aussehenden Sternmotoren ausgestattet. Etliche Fw 190 D-9 wurden ferner mit einem Rüstsatz zur Ladedrucksteigerung nachgerüstet, der die Leistung von 1.750 Ps sogar auf 2.100 Ps erhöhte. Die Einführung der D-9 „Langnase“ bei den Frontverbänden erfolgte im Spätsommer 1944.

Mit der Einführung von Maschinen ab der D-9 in den letzten beiden Kriegsjahren versuchte die Luftwaffenführung die hoffnungslose Unterlegenheit der deutschen Jagdflugzeuge gegenüber der englischen Spitfire auszugleichen. Die Ausführung mit dem starken Jumo-Reihenmotor sollte den gegnerischen Maschinen in Steighöhe und -geschwindigkeit ebenbürtig sein und im Luftkrieg eine Wende zu Gunsten Deutschlands herbeiführen. Allerdings konnten insgesamt nur circa 200 Exemplare dieser Baureihe ausgeliefert werden. Ferner war die Versorgung mit Flugzeug-Treibstoff am Ende des Krieges fast gänzlich zusammengebrochen. Selbst eine größere Stückzahl von Fw 190 D-9 hätte keine Lageverbesserung mehr gebracht.

Selbst alliierte Piloten, die diese Maschine nach der deutschen Niederlage nachfliegen konnten, hielten die D-9 für das beste 1-motorige Jagdflugzeug mit Kolbenmotor des Zeitraums 1944/45. In Europa gibt es keine einzige Maschine dieses Typs mehr. Das Exponat des U.S. Air Force Museums ist ein “Beutegut” der Alliierten, das nach dem Zweiten Weltkrieg in die USA verbracht wurde.

(Ausschnitte aus Original-Flugzeughandbuch von 1943)- Fokke Wulf Fw 190 F-3 -

I. Beschreibung

A. Allgemeines

Das Leitwerk besteht aus dem Höhenleitwerk, dem Seitenleitwerk, den Querrudern und den Landeklappen. Die Ruder besitzen keine Ausgleichs- und Trimmruder, sondern nur Trimmkanten (biegsame Bügelkanten). Dagegen kann die Höhenflosse zum Ausgleich von Lastigkeitsänderungen elektrisch verstellt werden. Sämtliche Ruder sind gewichtsausgeglichen. Die Flossen sind in Ganzmetallbauweise hergestellt. Sie haben - mit Ausnahme der Rudernasen - Stoffbespannung.

B. Höhenleitwerk

Das Höhenleitwerk hat symmetrisches Profil und trapezförmigen Umriß mit abgerundeten Enden. Während die Rumpflängsachse durch die Mitte der Höhenflossennase geht, liegt der hintere Drehpunkt der Flosse 11,5 mm über der Rumpflängsachse. Das Höhenleitwerk besteht aus der freitragenden durchgehenden Höhenflosse und den beiden Höhenruderhälften .

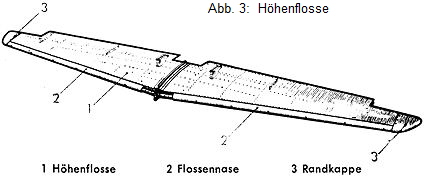

1. Höhenflosse

Die freitragende Höhenflösse ist eine Leichtmetallkonstruktion mit einem durchgehenden Holm. Aus Fertigungsgründen ist sie in Sehnenrichtung geteilt; die beiden Schalen sind miteinander vernietet. Flossennase und Randkappe sind mit der Flosse verschraubt.

Die Flosse ist beiderseits am Seitenflossenholm drehbar gelagert. Der dritte Lagerpunkt an der Flossennase ist zum Ausgleich von Lastigkeitsänderungen während des Fluges verstellbar. Die Verstellung erfolgt durch einen Elt. Motor über einen Spindeltrieb, der am oberen Anlenkbeschlag der Flossennase angreift. Dieser Beschlag hat ein Gelenklager. Die senkrecht wirkenden Kräfte werden durch den Spindeltrieb aufgenommen und in die Seitenflosse weitergeleitet.

Die seitliche Beanspruchung der Flosse wird durch einen Lenker aufgenommen, der einerseits am unteren AnIenkbeschlag der Flossennase, anderseits an zwei Lagerwinkeln am Trennspant der Seitenflosse drehbar gelagert ist. In dem unteren Beschlag in der Flosse sind zwei Buchsen eingepreßt. Ein Umdrehen der Höhenflosse ist durch die verschiedenartige Ausrüstung der beiden Anlenkbeschläge für Spindeltrieb und Lenker unmöglich.

Die Betätigung der Flossenverstellung erfolgt durch Hebelknopfsteuerung in der linken Gerätebank im Führerraum. Verstellbarkeit der Flosse zwischen +4° und -1°.

2. Höhenruder

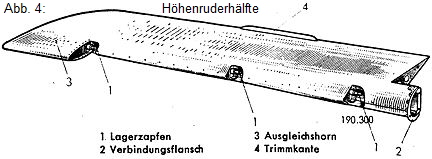

Das Höhenruder ist zweiteilig; beide Teile sind untereinander austauschbar. Jedes Teil ist mit Lagerzapfen (1) an der Höhenflosse dreimal gelagert. Die Ruderhälften sind an Holm und Nase miteinander verflanscht (2). Dabei wird der zwischen beiden Flanschen sitzende gemeinsame Antriebshebel (siehe Abb. 7) gleichzeitig mit den Ruderhälften verschraubt.

Im Aufbau besteht eine Ruderhälfte aus einem Holm mit angenieteter Nase und angesetzten Rippen. Das Rudergerippe aus Leichtmetall ist stoffbespannt.

Die Ruder sind aerodynamisch durch ein Horn (3), gewichtlich durch ein Ausgleichsgewicht vollkommen ausgeglichen; außerdem Trimmkante (4) vorhanden.

C. Seitenleitwerk

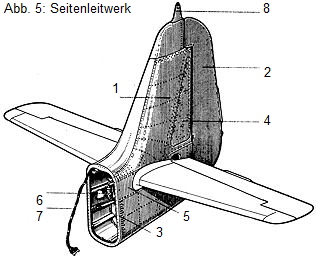

Das zentral angeordnete Seitenleitwerk besteht aus Seitenflosse (5, 1) und Seitenruder (5, 2).

1. Seitenflosse

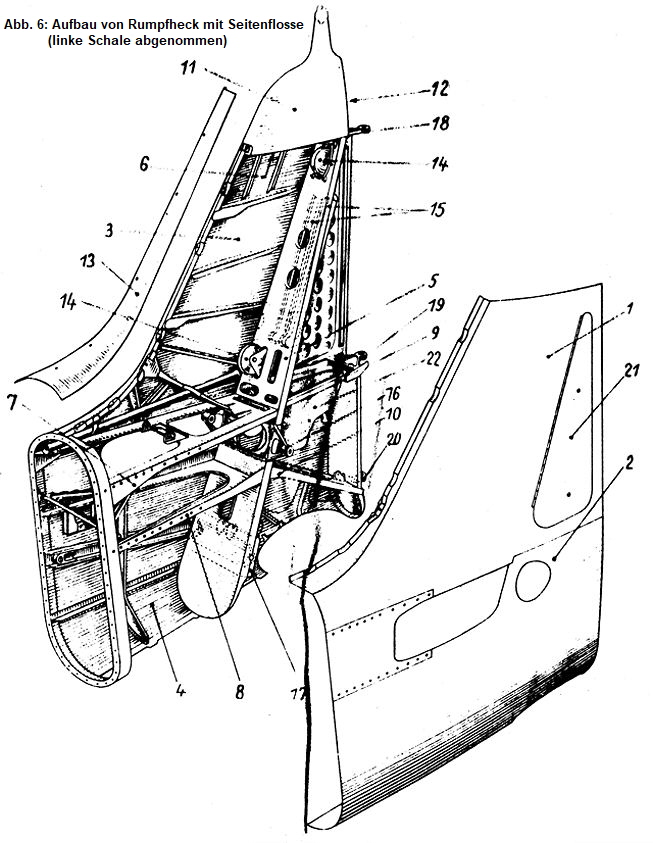

Seitenflosse und Rumpfheck bilden ein Ganzes und sind mit dem Rumpfende verschraubt (Trennspant) (5, 3). Die Flosse besteht in der Hauptsache aus je zwei Schalen links (6, 1 und 2) und rechts (6, 3 und 4) und einem Holm (6, 5). Die Schalen sind durch Rippen versteift; der Formgebung dienen Flossennase (6, 13) und Randkappe (6, 11).

Aufbau:

• 1 = Obere Schale links

• 2 = Untere Schale links

• 3 = Obere Schale rechts

• 4 = Untere Schale rechts

• 5 = Holm

• 6 = Rippe 8

• 7 = Rippe 9

• 8 = Rippe 10

• 9 = Rippe 11

• 10 = Rippe 12

• 11 = Randkappe

• 12 = Randkappenholm

• 13 = Flossennase

• 14 = Seilrolle

• 15 = Führungsschiene

• 16 = Höhenflossenlager

• 17 = Spornlenkerbeschlag

• 18 = Oberes Ruderlager

• 19 = Mittleres Ruderlager

• 20 = Unteres Ruderlager

• 21 = Klappe

• 22 = Stoffbeutel

Der Seitenflossenholm (6, 5) trägt die Lagerbeschläge für den Spornlenker (6, 17) und für die Höhenflosse (6,16) sowie die Rollen (6, 14) für den Seilzug der Spornziehanlage. Außerdem sind am Holm die Führungsschienen (6, 15) für den Federstrebenkopf befestigt. In der Seitenflosse sind weiterhin untergebracht: Das Differential (7, 12) für die Höhensteuerung, der elf. Antrieb (7, 10) für die Höhenflossenverstellung, die Spornanlage und drei Seitenruderlager (6, 18-20). Eine große Klappe (6, 21) in der linken oberen Seitenschale dient der Wartung der Spornanlage.

Die Höhenflosse durchdringt die Seitenflosse. Um das Innere der Seitenflosse gegen Schmutz zu schützen, ist an Rippe 11 (6, 9) ein Stoffbeutel befestigt (6, 22), der am Spornzylinder durch ein Spannband gehalten ist. Der Beutel hat eine Durchführung für die Feder zwischen dem Spornfederbeinkopf und der Rippe, 12 (6, 10). Auf der Vorderseite ist der Beutel durch Druckknöpfe verschlossen.

Aufbau des Ruders wie der des Höhenruders: 2 Schalen, 1 Holm und 7 Rippen, das Ganze stoffbespannt. Das Ruder hat Ausgleichshorn (8, 1), Gewichtsausgleich und Trimmkante (8, 2).

Das Ruder ist dreimal (8, 3-5) an der Seitenflosse gelagert und wird am mittleren Lager angetrieben (siehe auch Abb. 6).

D. Querruder

Aufbau der Querruder wie der der übrigen Ruder; Gewichtsausgleich, Trimmkante und Stoffbespannung (Abb. 9).

Die Querruder sind dreimal am Tragwerk gelagert. Die Lager sind am Flügel in der Achsebene (seitlich), am Querruder in der Höhe verstellbar.

E. Landeklappen

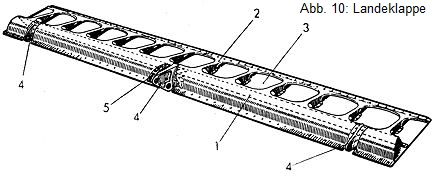

Die Landeklappen sind als Spreizklappen ausgebildet, rechts und links gleich und untereinander austauschbar. Sie bestehen aus einem Holm (10, 1) und zwei Schalen (10, 2 und 3). Nur die Unterseite ist mit Glattblech beplankt, die Oberseite offen. Die Landeklappen sind je dreimal am Tragwerk kugelgelagert. Die Betätigung erfolgt elektrisch; der Antrieb erfolgt am mittleren Lagerbeschlag.

Die Landeklappen sind auf 3 Stellungen zu bringen. Flug, Start und Landung. Ein- und Ausfahrbewegungen werden durch Druckknöpfe in der linken Gerätebank im Führerraum gesteuert. Die Kontrollampen sind im Zwölflampengerät (Iinke Gerätebank) untergebracht.

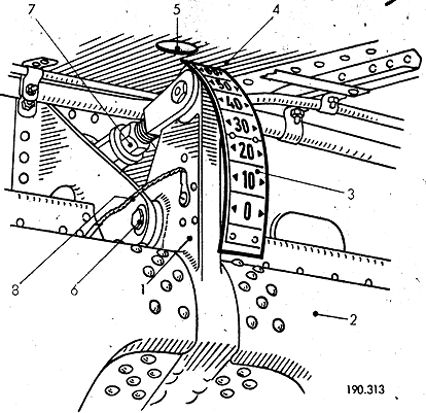

Außerdem ermöglicht eine mechanische Anzeigevorrichtung die Kontrolle .der Klappenstellung. Am mittleren Lagerbeschlag (11, 1) der Landeklappe (11, 2) ist ein Anzeigeblech (11, 3) mit Gradeinteilung befestigt. Die Beplankung (11, 4) des rechten und linken Flügels hat ein Schauloch (11, 5), hinter dem sich das Anzeigeblech mit der aus-. oder einfahrenden Landeklappe vorbei bewegt. Die am Schauloch angezeigte Gradzahl entspricht der Anstellung der Landeklappe; sie ist vom Führersitz aus gut zu erkennen.

F. Ruderfeststellung

Zum Feststellen der Ruder dienen die üblichen Feststellscheren (Gerät und Sonderwerkzeug I. Ordnung). Außerdem kann die Steuersäule durch besonderes Geschirr festgelegt werden. Steuerknüppel (12, 1) und linkes Seitensteuerpedal (12, 2) werden durch ein Seil (12, 3) mit Anschnallriemen und Karabinerhaken gegeneinander gezogen und verschnallt.

Geräteanordnung im Führerraum Fw 190 A-5/A-6

1	Hauptgerätebrett
2	Fein- und Grobhöhenmesser
3	Gitterschauzeichen für Staurohrheizung
4	Fahrtmesser
5	Wendehorizont
6	Führertochterkompaß
7	Ladedruckmesser
8	Nahdrehzahlmesser
9	Anzeigererät für Funknavigation
10	Schußzähler und Kontrollkasten für
.	MG 17 und MG 151 (SZKK 4)
11	Borduhr
12	Reflexvisier
13	Drehknopf für Führerraumbelüftung
14	Handkurbel zur Betätigung der Lüfterklappen
.	(Motorkühlluftregulierung)
15	Hilfsgerätebrett
16	Doppeldruckmesser (Kraft- u. Schmierstoff)
17	Elt. Schmierstofftemperaturmesser
18	Elt. Kraftstoffvorratsmesser
19	Mech. Luftschraubenstellungsanzeiger
20	Merkleuchte für Reststandswarnung
21	Absperrhahn für Scheibenspülung
22	Brandhahnhebel
23	Fahrwerksnotzug
24	Bediengerät für FuG 25a
25	Betätigungsknopf für Bürstenabhebg.
26	Bedienhebel für Absperrventil
27	Handgriff für Tropenfilterklappenbetätigung
28	Verdunkler für Gerätebrettbeleuchtung
29	Gashebel
30	Zündschalter (v. Gashebel verdeckt)
31	12-Lampengerät
32	Stellungsanzeige für Höhenflossentrimmung

33	Schalter für Höhenflossentrimmung
34	Schalter für Rollwerk- u. Landeklappenbetätigung
35	Betätigungshebel für Anreicherungszug
36	Schaltkasten für FuG 16 Z
37	Stecker für Kopfhaube
38	SUM-Anlaßpumpe AP 11
39	Handgriff zur Feststellung des Gashebels
40	Meßstellenumschalter für Kraftstoffvorratsmessung
41	Halterung für Leuchtpistole
42	O2-Wächter
43	Sauerstoffdruckmesser
44	Flaschenfernventil
45	Antrieb für Schiebehaube
46	Selbstschalter für MG 17, MG 151 u. Abwurfwaffe
47	Leuchtpratonenkasten
48	Vord. Klappe über d. Selbstschaltern
49	Selbstschalter für Krafstoffbehälterpumpe
50	Selbstschalter f. MG-FF (Baureihe A-6) bzw.
.	MG 151 (Außenfläche) und Bildgerät (Baureihe A-6)
51	Anlaßschalter
52	Deviationstafel
53	Betriebsdatentafel
54	Hint. Klappe über d. Selbstschaltern
55	Betätigung für Kabinenbelüftung
56	Zähler und Verschlußkontrolle (ZVK-FF)
57	Anzeigegerät für Abwurfwaffe
58	Zünderschaltkasten ZSK
59	Knüppelgriff
60	Bombenauslöseknopf
61	Auslöseknopf für Außenflächenwaffen
62	Daumenschalter für Luftschraubenverstellung
63	Kippwechselschalter für Sprengsatz FuG 25a
64	Gerätebrettleuchten
.	.

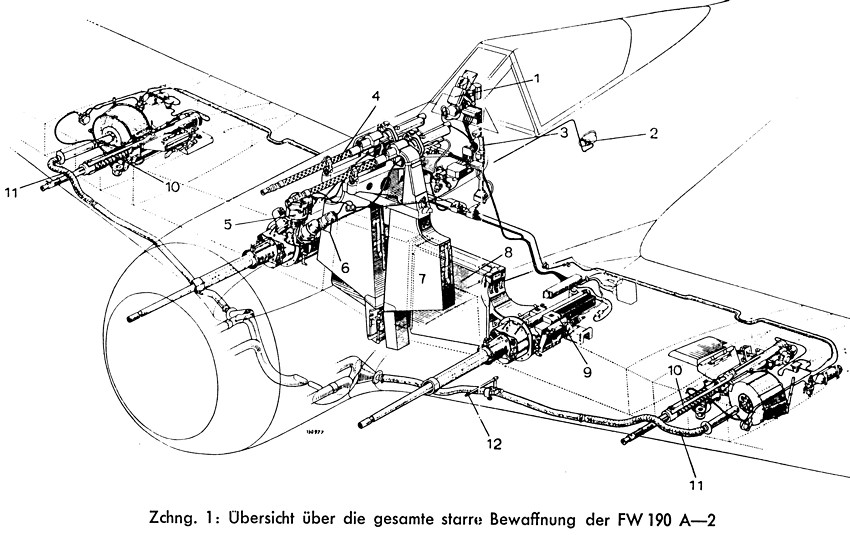

Übersicht über die gesamte starre Bewaffnung der Fw 190 A-2

• 1 = Revi C/12 D
• 2 = Preßluftanschluß
• 3 = KG 14
• 4 = MG 17
• 5 = elt. Geber DSG 3 AL
• 6 = Geber 17 mit EKu 17

• 7 = Gurtkasten für MG 17 (900 Schuß)
• 8 = Gurtkasten für MG 151/20 E (250 Schuß)
• 9 = MG 151/20 E
• 10 = MG-FF/M
• 11 = Heizrohr
• 12 = Ziellinienprüferrohr
