Flugabwehr, Ortungsgeräte und Raketen

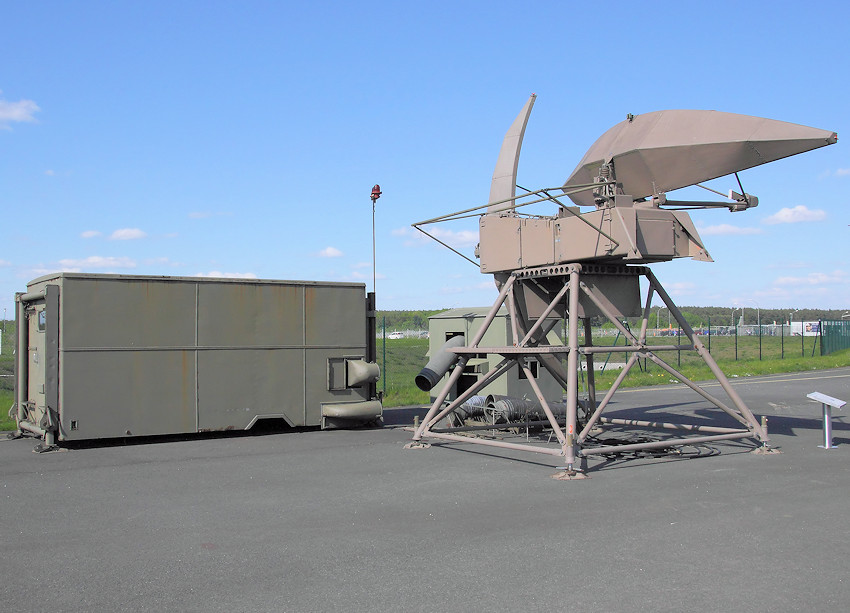

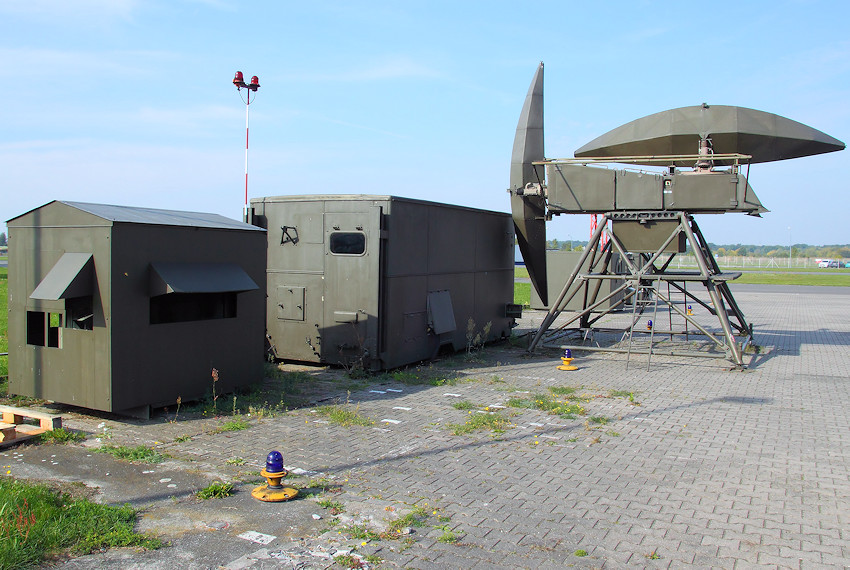

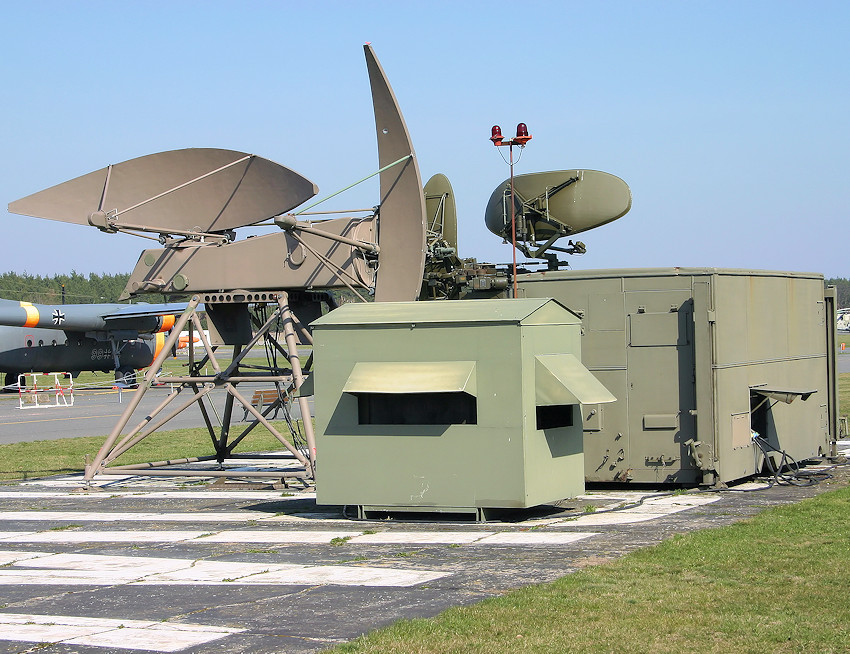

Die Radaranlage PAR-C dient dazu, Flugzeuge auf einem im Voraus festgelegten Gleitwinkel herunterzuführen. Dafür wird die räumliche Lage des Flugzeuges durch Radarmessung des Seitenwinkels, der Höhe und der Entfernung ermittelt. Diese Daten werden auf dem dazugehörigen Sichtgerät dargestellt. Die Radaranlage PAR-C war bis Mitte der 1980er Jahre auf einigen Flugplätzen der Bundeswehr in Betrieb.

Aufgabe:

Das Sichtgerät zur Radaranlage PAR-C (siehe unten) stellt die räumliche Lage des Flugzeuges für den Fluglotsen dar.

Dazu bekommt das Sichtgerät die Informationen über den Seitenwinkel, die Höhe und die Entfernung des Flugzeuges von der Radaranlage.

Das Sichtgerät hat zwei Darstellungen gleichzeitig.

Einmal werden der Seitenwinkel und die Entfernung dargestellt, zum anderen die Höhe und die Entfernung dargestellt.

Technische Daten:

• Messentfernung: vom Aufsetzpunkt bis 18,53 km

• Sendeleistung: 35 kW - Impulsleistung

• Sendefrequenz: 9000 MHz - 9180 MHz

Sichtgerät der Radaranlage PAR-C: (rechtes Sichtgerät)

2-Kanal Oszyloskop: (rechts oben)
