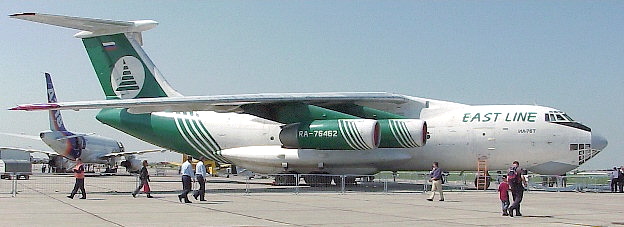

ILYUSHIN IL-76T: Riesenflugzeug mit 50,50 Meter Spannweite

Technische Daten: IL-76T

(Nato-Bezeichnung: Candid)

Flugzeugname	IL-76T
Spannweite	50,50 m
Länge	46,59 m
Höhe	14,76 m
Kabinenlänge	20 m
Flügelfläche	300 m²
Flügelpfeilung	25 Grad
Flächenbelastung	567 kg/m²
Fahrwerk (Spur)	8,16 m
Fahrwerk (Radstand)	14,17 m
Max. Tankkapazität	81.810 Liter
Max. Startgewicht	170.000 kg
Max. Landegewicht	140.000 kg
Leergewicht	64.500 kg
Max. Nutzlast	40.000 kg
Höchstgeschwindigkeit	850 km/h

Reisegeschwindigkeit	800 km/h
Wirtschaftl. Geschwindigk.	750 km/h
Startrollstrecke	850 m
Landerollstrecke	450 m
Max. Flughöhe	15.500 m
Reichweite	5.000 km
Überführung	6.700 km
Laderaumlänge	20 m
Laderaumbreite	3,40 m
Laderaumhöhe	3,46 m
Frachtvolumen (Hauptdeck)	235 m³
Besatzung	5 bis 7
Triebwerke	Soloview
Triebwerksbezeichnung	D-30KP
Triebwerksanzahl	4
Schubkraft	12.000 kp

Kurzbeschreibung:

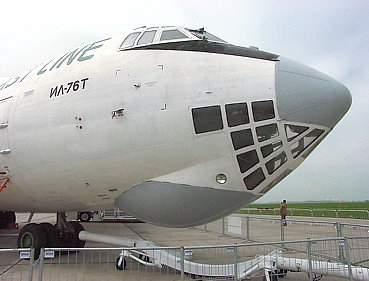

Hochdecker, Tragflächen nach außen absinkend, Triebwerke an langen Pylonen in Fensterhöhe, untere Rumpfspitze verglast und nach außen ausgebeult, Fahrwerk in seitlichen Ausbuchtungen, Verdickung am Ansatz des Höhenleitwerks (T-Leitwerk)

Beschreibung:

Ende der 60er Jahre begann Ilyushin ein schweres Transportflugzeug zu entwerfen, dass Aeroflot für Flüge nach Sibirien brauchte. Der erste Prototyp der IL-76 hob 1971 ab. Im gleichen Jahr nahm er an der Flugausstellung in Paris teil. Die ersten Serienmodelle traten 1981 bei Aeroflot in Dienst. Bis 1983 wurden ungefähr 80 gebaut und dort bei Aeroflot verwendet. Viele Maschinen fliegen auch heute noch in verschiedenen Ländern der Welt. Bis 1999 wurden mehr als 900 Maschinen gebaut. Die militärische Ausführung hat einen MG-Turm hinten. Ungefähr 140 sind bei der sowjetischen Luftwaffe in Dienst. Dieser Typ wird auch als Radarflugzeug und Lufttanker verwendet.

Besatzung: Pilot, Copilot, Flugingenieur, Navigator, Funker, 2 Lademeister.

Die Maschine ist ein Hochdecker mit T-Pfeilleitwerk. Die Tragfläche hat 5 Sektionen, Mittelsektion ist Teil des Rumpfes. Das Bugfahrwerk hat 4 Räder (1.100 x 330 mm), die Haupfahrwerke haben jeweils acht Räder (1.300 x 480 mm). Insgesamt also 20 Räder mit Niederdruckreifen, die das Gewicht über eine breite Fläche verteilen. Um die Einsatzmöglichkeiten zu vergrößern kann der Reifendruck während des Fluges geändert werden. Die Fahrwerksklappen werden nach dem Ausfahren zum Schutz vor Schmutz geschlossen. > > > > > > Das Triebwerk besteht aus 4 Soloview Fan-Antriebsturbinen. Das Flugzeug wird durch zwei große Türen beladen oder durch eine Klappe im hinteren Teil des Rumpfes. Vorne sind 2 Winden mit je 3 t Tragkraft, hinten Kransystem mit 4 Winden (je 2.5t).

Varianten der IL-76:

• IL-76 A-50 Mainstay: - Frühwarnflugzeug
• IL-76 K + DK: - Version zum Kosmonautentraining (Schwerelosigkeitsflüge)
• IL-76 M + MD: - wie oben, aber bewaffnet
• IL-76 MDP: - Feuerlöschflugzeug
• Il-76 MF: - um ca. 6.6 m verlängerte Version
• IL-76 Mi: - Luftbetankungsversion
• IL-76 PP: - Militärversion zur elektron. Kriegsführung, 4 Maschinen gebaut
• IL-76 T: - erhöhte Treibstoffmenge im Flächenmittelstück
• IL-76 TD: - größere Treibstoffkapazität, höhere Betriebsgewichte, ab 1981
• IL-76 TF: - Zivilversion
• IL-76 VKP: - fliegender Kommandostand
