Antriebsarten für Flugzeuge und Hubschrauber

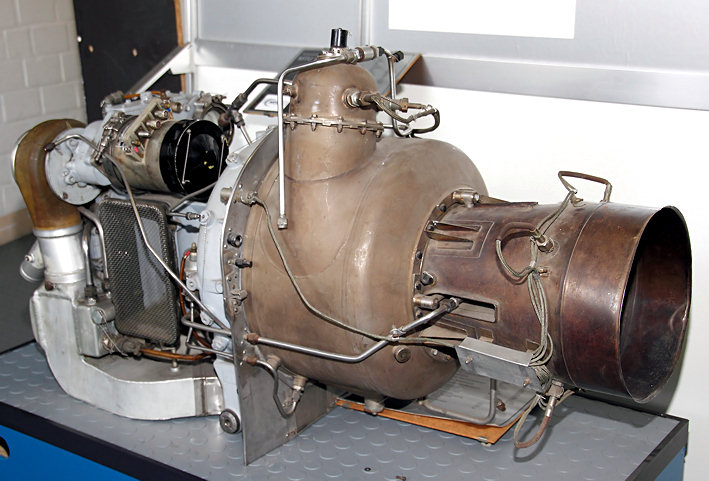

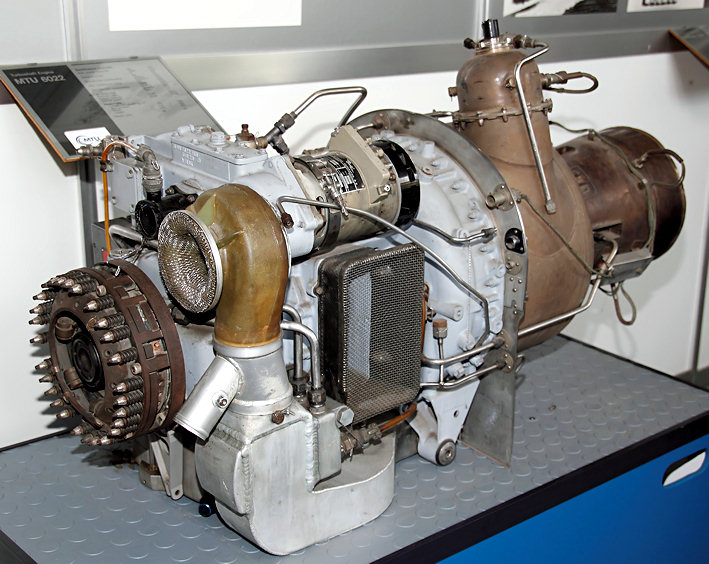

Beschreibung:

Entwickelt wurde das Triebwerk durch die Firmen BMW Triebwerkbau / M.A.N. Turbo / MTU München Anwendungen:

Nutzung:

Antrieb des Prototyps Bo 105, flügelloses Senkrechtstartgerät „Aerodyne" von Dornier, Generatorantrieb, Antrieb von Seilbahngondeln. In abgewandelter Form als Antrieb eines Versuchs-LKW von M.A.N.

Bauart:

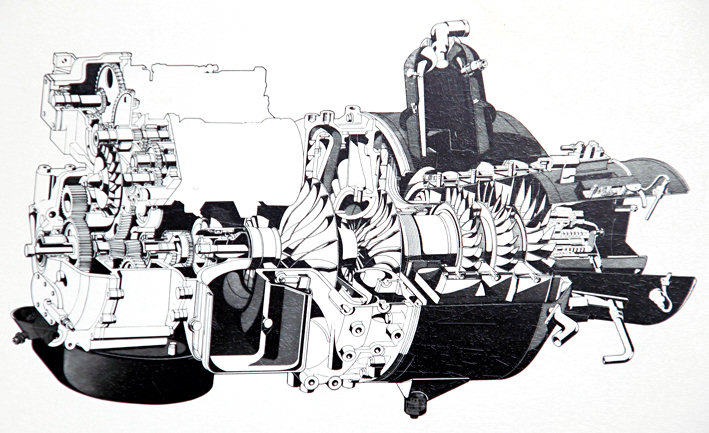

Einwellen-Gasturbine mit zweistufigem Radialverdichter, Rohrbrennkammer, dreistufiger Axialturbine und Untersetzungsgetriebe.

Technische Daten:

• Max. Power (take-off) = 276 kW (WPS 375)
• Residual thrust = 147 N (kp 15)
• Specific fuel consumption = 424 g/kW h (g/WPS h 312)
• Max. continuous rating = 235 kW (WPS 320)
• Specific fuel consumption = 457 g/kW h (g/WPS h 336)
• Air mass flow = 1.91 kg/s
• Pressure ratio = 6.4:1
• Speed (output) = 6000 l/min
• Turbine speed = 41900 l/min
• Length with coupling and gearbox = 1194 mm
• Width = 429 mm
• Height = 670 mm
• Weight (dry) = 83 kg
