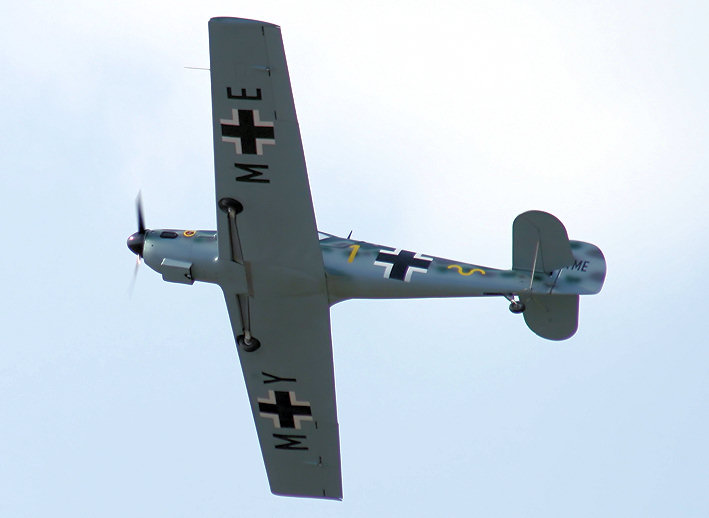

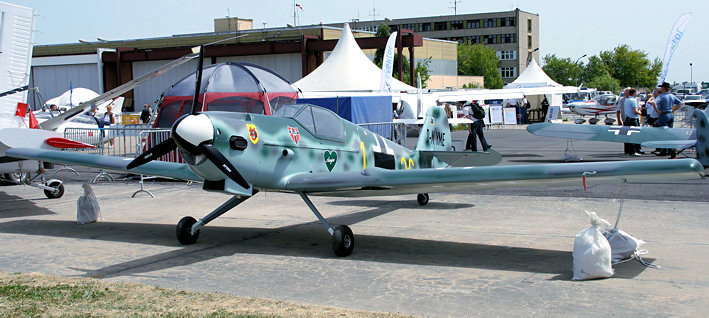

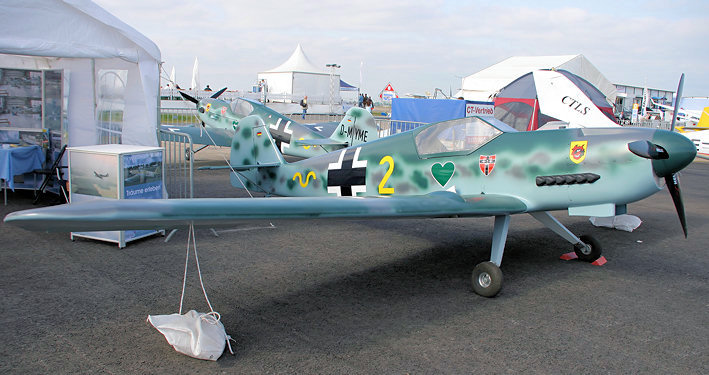

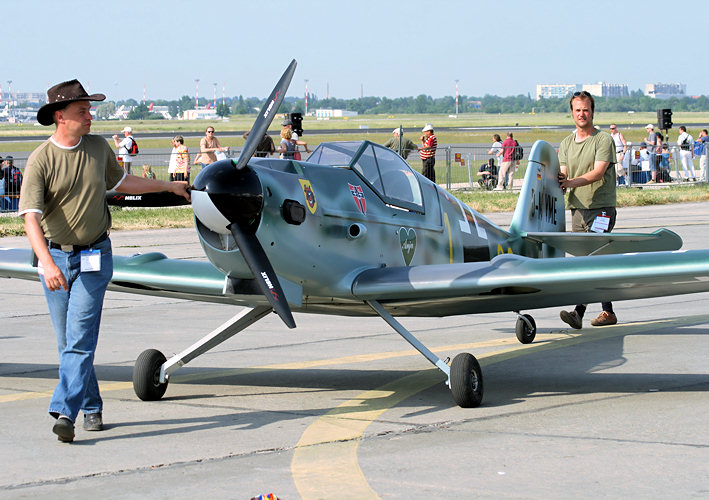

Die Messerschmitt Bf 109 Replik ist ein Ultraleichtflugzeug, dass nicht nur ein Synonym für Individualität darstellt, sondern auch einen hohen Wiedererkennungswert hat. Die Bf 109 wird als Bausatz angeboten. Exzellente Performance und leichte Bedien- und Handhabbarkeit zeichnen das Spaß-Flugzeug aus. Es wird in den Versionen Ultraleicht und Experimental angeboten.

Tragfläche:

Einteiliger GFK-Kastenholm mit Kohlefasergurten, an dem je Seite 11 GFK-Profilrippen sowie im Nasenbereich weitere Stützrippen befestigt sind. 2/3 der Fläche sind beplankt mit Flugzeugsperrholz, der hintere äußere Flächenbereich ist bespannt.

Lieferzustand: Roh beplankter und verklebter Flügelkasten mit eingebauten Scharnieren, Umlenkhebeln, Steuerknüppel und Steuerstangen. Fahrwerksverriegelung montiert. Ohne Bespannung und ohne Montage der Steuerverbindungen.

Rumpf:

Zweiteilige GFK-Rumpfröhre mit Spanten und Rippen in Sandwichbauweise. Höhenruderanlenkung über durchgehende Schubstange, Seitenruder über Seilzug.

Lieferzustand: Roh aus der Form genommene verklebte Rumpfschale mit eingeklebten Spanten, Brandschott und eingebautem Hauptfahrwerk mit Bremszügen, Tankhalterung mit angeschlossener Fahrwerksmechanik, getrennter Trommelbremse je Seite, Bereifung 4.00x4 und Einziehmechanik. Höhenruderschubstange eingebaut. Seitenruderzüge eingebaut, Cowling nicht abgetrennt. Kleinteile für Tankhalterung. Außen komplett mit Grundierung grau versehen.

Technische Daten:

Ultraleicht

vergleiche >>

Spannweite	8,10 m
Länge	6,70 m
Flügelfläche	ca. 10 m²
Reichweite	ca. 500 km

Geschwindigkeit	230 km/h max.
Abrißgeschwindigkeit	59 km/h
Leergewicht	ca. 190 kg
max. Abflugmasse	323 Kg

Technische Daten:

Experimental

Spannweite	6,70 m
Länge	6,70 m
Flügelfläche	.
Reichweite	ca. 450 km

Geschwindigkeit	320 km/h max.
Abrißgeschwindigkeit	65 km/h
Leergewicht	ca. 270 kg
max. Abflugmasse	323 Kg

Die UL-Daten beziehen sich auf die Nutzung des Rotax 582 mit einem festen 3-Blatt Propeller.
