Die Diamond DV20E Katana ist ein 2-sitziges Motorflugzeug in faserverstärkter Kunststoffbauweise der neuen Generation. Aufbauend auf der erfolgreichen österreichischen DV20 Katana entwickelte, zertifizierte und produzierte Diamond Aircraft Kanada ein leichtes, zweisitziges Verbundflugzeug; die DA20 A1 Katana, ein den Wünschen und Bedürfnissen des nordamerikanischen Flugzeugmarktes angepaßtes Trainingsflugzeug.

Technisch nicht entscheidend ist die Unterscheidung zwischen den Ausführungen DA20 und DV20. Grundlage ist die erfolgreiche DV20 Katana, die seit 1993 in Wiener Neustadt produziert wurde. 1994 brachte Diamond Aircraft in Kanada die DA20-A1 Katana, und damit eine sehr erfolgreiche Modellreihe von leichten 2-sitzigen Verbundflugzeugen heraus. An deren Spitze steht seit 1998 eine speziell für den amerikanischen Markt zugeschnittene Version, die DA20-C1 Eclipse mit einem Teledyne Continental IO-240-B3B Motor bestückt, der starke 125 PS leistet. Bei allen Katanas DA20-80 und DA20-100 handelt es sich um werksüberholte Katanas DA20 A1. Die Umrüstung wurde ausschließlich von Diamond Aircraft-Fachkräften durchgeführt wird.

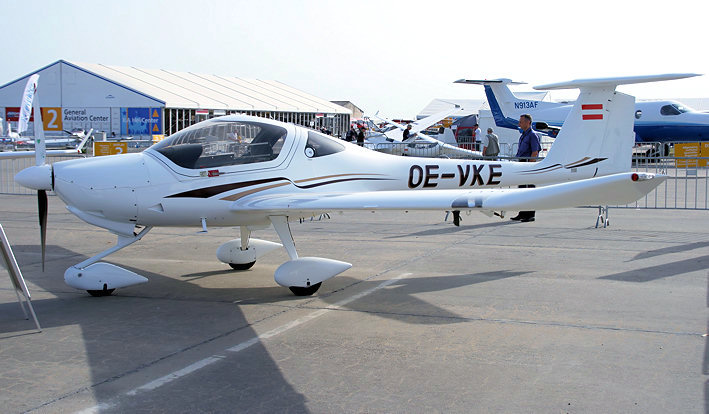

Bei der abgebildeten Maschine handelt es sich um eine DV20 E Katana, die mit einem Rotax 912S und 100 hp ausgestattet ist. Die Geschwindigkeit bei 75% Leistung in 7.500 ft wird hier mit 237 km/h TAS angegeben.

Technische Daten: betr. Grundversion

Antrieb	Rotax 912 F3	Rotax 912 S3
Antriebsart	4-Takt, 4 Zylinder	4-Takt, 4 Zylinder
Leistung	80 Ps	100 Ps
Propeller	hydraul. verstellb.	hydraul. verstellb.
Leistung/Verbrauch:	.	.
Steigrate	3,45 m/sec.	3,63 m/sec.
Manövergeschwindigk.	193 km/h	dito
bei 75% Leistung	217 km/h	231 km/h
Verbrauch 75% Leistung	16 l/h	23 l/h
Überziehung o. Klappen	76 km/h	76 km/h
Überziehung m. Klappen	68 km/h	68 km/h
Flughöhe	4.267 m	5.364 m

Startrollstrecke	341 m	326 m
Landerollstrecke	228 m	241 m
Reichweite	840 km	800 Km
Maße	.	.
Sitze	2	dito
Länge	7,23 m	dito
Höhe ca.	1,90 m	dito
Spannweite	10,90 m	dito
Flügelfläche	11,61 m²	dito
Leergewicht	510 kg	dito
Abfluggewicht	730 kg	750 kg
Tank	74 Liter	dito
