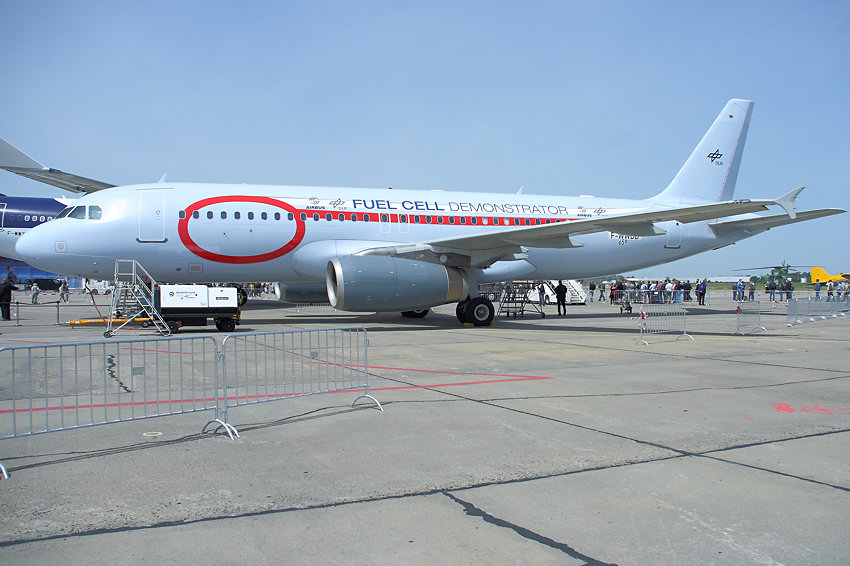

Das jüngste und größte Flottenmitglied der DLR, der Airbus A320-232 "D-ATRA", ist seit Ende 2008 für das Deutsche Zentrum für Luft- und Raumfahrt im Einsatz. ATRA (Advanced Technology Research Aircraft) ist eine moderne und flexible Flugversuchsplattform, die nicht nur größenmäßig einen neuen Maßstab für fliegende Versuchsträger in der europäischen Luftfahrtforschung setzt. ATRA löst das DLR-Forschungsflugzeug VFW 614 ATTAS (Advanced Technologies Testing Aircraft System) ab. Erforscht werden u.a. Brennstoffzelleneinsatz zur Notstromversorgung, Wirbelschleppen, Hochauftriebsforschung für leistungsfähige Start- und Landephasen, Stömungsverhalten, Lärmreduzierung usw.

Technische Daten: Airbus A320 "D-ATRA"

Länge	37,57 m
Höhe	11,76 m
Spannweite	34,10 m
Kabinenlänge	29,10 m
Kabinenbreite	3,7 m
Kabinenhöhe	2,4 m
Sitzplätze	maximal 179
Leergewicht	42,3 Tonnen
Gesamtgewicht	maximal 75,5 Tonnen

Antrieb	2 x International Aero Engine V2500
Schub:	je 111 Kilonewton
Reichweite	4800 km bis 5700 km
Flughöhe	maximal 11.800 m
Geschwindigkeit	max. 840 Kilometer pro Stunde
Flugdauer	Für Testbetriebe bis zu 2:30 Stunden
Tankkapazität	23.858 Liter
Ursprüngliche Nutzung	Zivile Nutzung - Passagierflugzeug
DLR-Flugbetrieb	Braunschweig

Beschreibung:

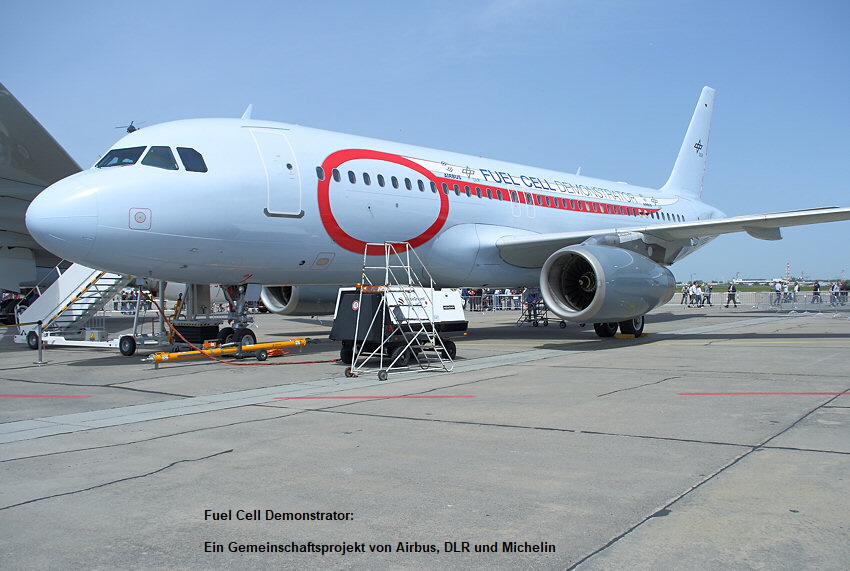

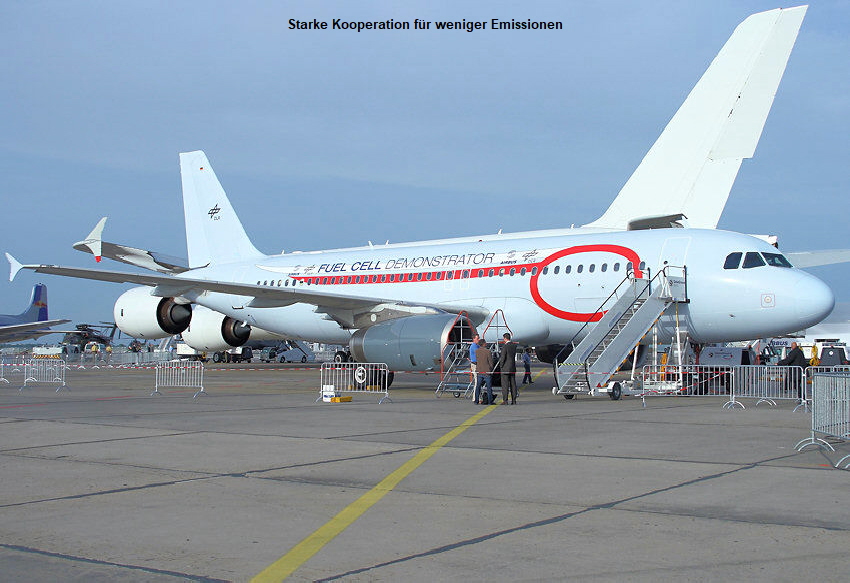

Auf seinem Weg zu einem öko-effizienten Unternehmen arbeitet Airbus im ersten Schritt mit dem Deutschen Zentrum für Luft- und Raumfahrt (DLR) und dem französischen Unternehmen Michelin zusammen. Ziel ist die Weiterentwicklung der Brennstoffzellentechnologie an Bord von Zivilflugzeugen zur signifikanten Reduzierung von Emissionen.

Während Michelin modernste Brennstoffzellentechnologie zur Verfügung stellt, ist das DLR zuständig für Basistechnologie-Entwicklung und Komponententests. Airbus ist verantwortlich für die gesamte Integration dieser Technologie ins Flugzeug sowie die Flugtest-Aktivitäten. Die A320 des DLR ist ein einzigartiges Forschungsflugzeug. Es wird regelmäßic als Plattform zur Evaluierung und Validierung neuer Technologien genutzt.

Eine Brennstoffzelle ist ein elektrochemisches Gerät, das Elektrizität durch die Kombination von Wasserstoff und Sauerstoff erzeugt. Reines Wasser und Wärme sind die einzigen „Abfallprodukte" aus diesem Prozess. Brennstoffzellentechnologie ist ein entscheidender Faktor, um die Öko-Effizienz der Luftfahrt zu stärken. Sie bringt Mehrwert bei gleichzeitig geringeren Umwelteinflüssen:

• emissionsfreier Betrieb am Boden
• Emissionsreduzierung während des gesamten Flugzyklus
• verbesserte Energie-Effizienz
• nutzbare Abfallprodukte (Edelgas, Wasser)

Brennstoffzelleneinsatz zur Notstromversorgung: (Angaben des Ausstellers DLR auf der ILA 2008)

Die eingebaute Brennstoffzelle übernimmt für 1 Stunde die Notstromversorgung – frei von Kohlendioxid oder anderen Schadstoffemissionen. Im Rahmen der Notfallversorgung betreibt das System die Pumpe eines von drei Hydrauliksystemen, das bei einem Ausfall der Triebwerke die Steuerflächen bewegt.

Um die 20 Kilowatt-Brennstoffzelle im Frachtraum installieren zu können, wurde das DLR-Forschungsflugzeug zunächst mit einem Frachtladesystem ausgestattet. Anschließend musste das Brennstoffzellensystem an das Flugzeug und dessen Verbraucher angebunden werden. Schwierige Aufgaben hierbei waren neben dem Aufbau der mobilen Infrastruktur zur Versorgung mit Kraftstoff (Wasserstoff und Sauerstoff) auch die Entwicklung und Implementierung der für den Flugversuch zugelassenen Messinstrumente, mit denen das Verhalten des Brennstoffzellen-Systems während des Flugs beobachtet und analysiert wird. Bevor das Flugzeug mit der Brennstoffzelle an Bord zum ersten Testflug abheben konnte, musste das System umfangreiche Abnahmetests am Boden bestehen, um die für den Flugbetrieb erforderliche Sicherheit zu gewährleisten.

Im Laufe der Nutzungsphase wird die Grundausstattung weiterentwickelt und das Einsatzspektrum von ATRA erweitert. Viele zukünftige Ein- und Umbauten am Versuchsträger werden stark an spezifische wissenschaftliche Experimente gekoppelt und damit zum Teil nur temporär sein. Durch Nutzung weit verbreiteter Standards bei der Auswahl der Komponenten und Strukturen sollen die Anforderungen hinsichtlich Modularität, Erweiterbarkeit, Einfachheit sowie Zuverlässigkeit und Langlebigkeit erfüllt werden.

Weitere Missionen und Forschungsschwerpunkte:

• Erprobung von aeroelastischen Messverfahren
• Untersuchungen zur Innenraumakustik
• Messungen von Umströmungslärm
• Messungen von Turbulenzen (Laminarisierung) am Flügel und am Leitwerk
• Erprobung neuester Messverfahren wie PIV (Particle Image Velocimetry), eine optische Methode zur Messung von Geschwindigkeitsfeldern
• Vermessung von Wirbelschleppen, dies sind Luftverwirbelungen, die als Folge des an den Tragflächen erzeugten Auftriebs entstehen
• Atmosphären- und Triebwerksmessungen

Des Weiteren wird ATRA über mehrere Cockpitschnittstellen verfügen. Hierzu werden eine experimentelle Ansteuerung der Cockpit-Displays, zusätzliche Datenlinks sowie ein Head up Display realisiert. Damit ergeben sich Möglichkeiten für Untersuchungen von:

• Flugsteuerungskommandos für den Wirbelschleppendurchflug und zur Lastabminderung sowie in den Bereichen autonomes Fliegen, Rollverkehrsführung, Pilotenassistenz und Displaytechnologie
• Untersuchungen zur Arbeitsbelastung und -verteilung von Piloten
• Erprobung modernster Navigation- und Kommunikationstechnologien für Flugzeuge und Lärmarmen An- und Abflugverfahren

Wirbelschleppenforschung:

Luftwirbel hinter Flugzeugen entstehen als Folge des an den Tragflächen erzeugten Auftriebs. Sie können sich als unsichtbare Wirbelschleppen noch längere Zeit entlang der Flugbahn halten. Daher sind für die zivile Luftfahrt genaue Sicherheitsabstände vorgeschrieben, die die Start- und Landefrequenzen auf großen Flughäfen bestimmen und bei hohem Verkehrsaufkommen zu Kapazitätsengpässen führen können. Die unangenehme, bei Passagieren und Airlines gleichermaßen unerwünschte Folge sind Warteschleifen und Verspätungen.

Das DLR verfolgt hierzu 2 unterschiedliche Ansätze:

• Zum einen kann ATRA mit Hilfe der Lasermesstechnik Lidar das Geschwindigkeitsfeld des Wirbels eines vorausfliegenden Flugzeugs messen.
• Zum anderen messen Anströmsensoren die Parameter für Wirbelmodelle wie Intensität und Alterungsverhalten.

Dieser Ansatz bietet den Vorteil, dass gleichzeitig die Reaktion des einfliegenden Flugzeugs auf die Wirbelströmung im Zusammenhang mit den aktuellen Wirbelschleppeneigenschaften modelliert und bewertet werden. Ziel der Versuche ist, durch eine genauere Berechnung der Ausbreitung und des Abbaus der Wirbelschleppen die möglichen Staffelungsabstände zwischen hintereinander an- oder abfliegenden Flugzeugen zu verringern.

Hochauftriebsforschung für leistungsfähige Start- und Landephasen:

Der Luftverkehr steht vor vielfältigen Herausforderungen. Durch den weltweiten Anstieg des Luftverkehrsaufkommens wird eine Steigerung der aerodynamischen Leistungsfähigkeit während der Start- und Landephase gemeinsam mit einer Reduktion des Fluglärms noch wichtiger werden. Das DLR arbeitet in diversen nationalen und europäischen Forschungsprojekten an diesen Herausforderungen.

Die Konzeption und Entwicklung komplexer Klappen- und Übertragungssysteme, die weit reichende Auswirkungen auf die Start- und Landeeigenschaften sowie auf die Lärmemission der Flugzeuge haben, stellt deshalb einen Kernforschungsbereich des DLR dar. In Kooperation mit dem Bereich High-Lift-Systeme der Firma Airbus in Bremen forscht das DLR an aktuellen Fragestellungen.

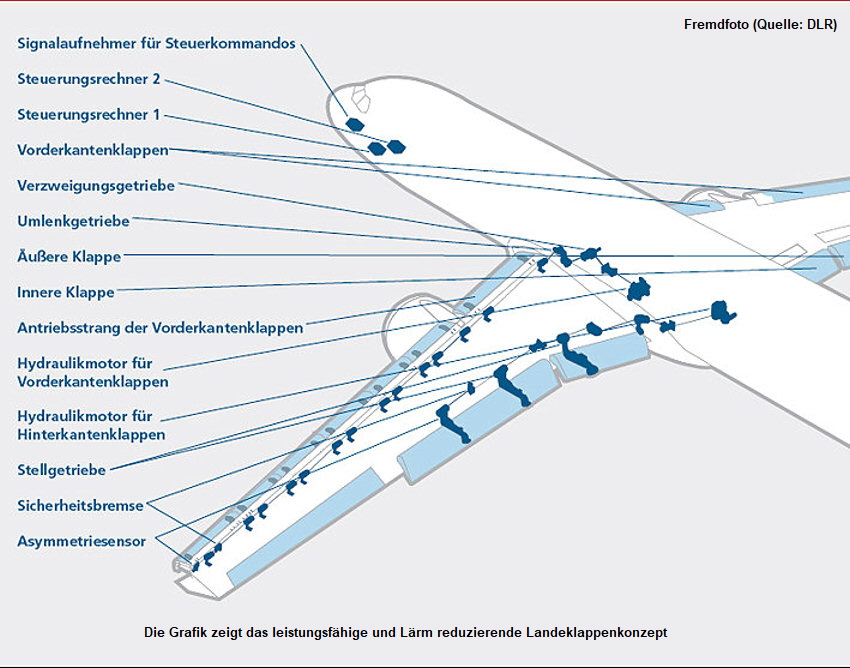

Einen wichtigen Beitrag zur Reduktion des Systemaufwands stellen die in Entwicklung befindlichen Einzelklappenantriebe dar. Der klassische Stellantrieb verfügt über einen zentral im Rumpf des Flugzeugs angebrachte Hydraulikmotor, dessen Leistung über zwei sich in die Flügelhälften erstreckende Wellenstränge und so genannte "Rotary Actuators" an einen Hebelmechanismus übertragen wird. Dieser bewegt dann die daran befestigte Klappe. Durch den zentralen Antrieb fahren alle Klappenelemente des Flügels gleichmäßig aus.

Bei dem Konzept der Einzelklappenantriebe erfolgt der Antrieb der Klappen dagegen dezentral über elektromechanische Aktuatoren. Sie bestehen aus einem Elektromotor, dessen Drehbewegung über eine Kugelumlaufspindel direkt in die Ausfahrbewegung der Klappe umgesetzt wird.
