Lexikon der Flugzeuge
- Modelle, Technik, Daten, Fakten -
Technische Daten:
- Spannweite: 36,3 m
- Höhe: 11,35 m
- Länge: 31,62 m
- Leistung: 8.000 kW (10.800 PS)
- Geschwindigkeit: 355 Kn (658 km/h) max.
- Gipfelhöhe: ca. 10.000 m
- Reichweite: ca. 8.990 km
- Besatzung: 12

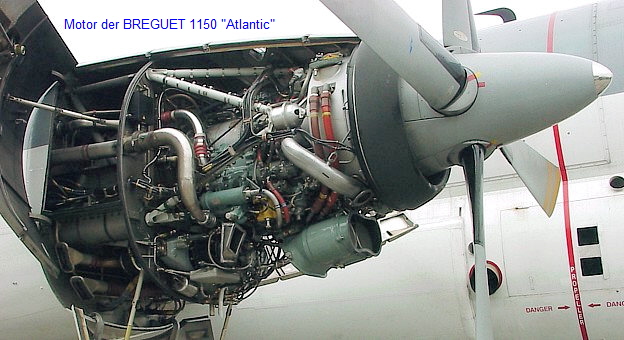

- Triebwerke: 2 x RR RTY.20 Tyne-Mk-21
- Eisatzdauer: über 18 Std.
- Start-/Landestrecke: 1.200 m / 1.500 m
- Max. Startmasse: ca. 44.000 kg
- Leergewicht: ca. 23.000 kg
Bewaffnung:
- 8 x Torpedos Mk 46 (Mu 90 im Zulauf)
- Wasserbomben
- als Seefernaufklärer durch Seeraumüberwachung, Aufklären gegnerischer Seestreitkräfte und zur Zieldatenübermittlung,
- als U-Bootjagd-Flugzeug durch autonome U-Bootjagd, U-Bootjagd im Verbund mit Überwassereinheiten in See und Zusammenarbeit mit U-Booten,
- als Meßflugzeug bei der Erfassung elektromagnetischer Signale und bei der Erstellung einer "Electronic Order of Battle".
- auch für Such- und Rettungseinsätze ist ein Einsatz möglich.
Beschreibung der Ortungsgeräte:

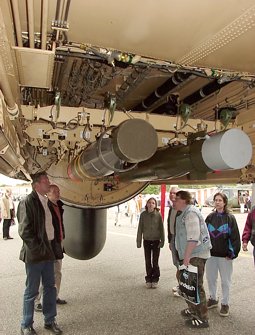

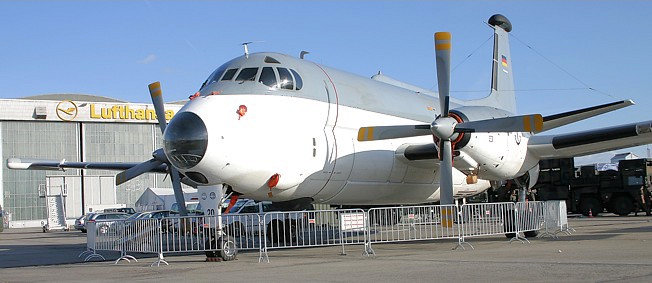

Die "Pods" an den Tragflächen und auf dem Seitenleitwerk sind passive Antennen des ESM-Systems. Die Radarantennne befindet sich in dem Radom, welcher im vorderen Drittel unter dem Rumpf zu erkennen ist. Dieser kann bei Start und Landung, sowie beim Transit in das Einsatzgebiet eingefahren werden. Die wabenartigen Werfer hinter der Bombenöffnung (s.o.) sind für sog. Sonarbojen, welche für die U-Jagd benötigt werden. Diese sind entweder aktiv, d.h.sie arbeiten als aktives Sonar (mit Ping) oder passiv als Hydrophon, um die Geräusche im Wasser aufzunehmen. Das verlängerte Teil am hinteren Ende ist ebenfalls ein passiver Sensor, welcher das Magnetfeld der Erde vermisst und damit Veränderungen feststellen kann, z.B. wenn sich unter der Wasseroberfläche ein U-Boot befindet.
