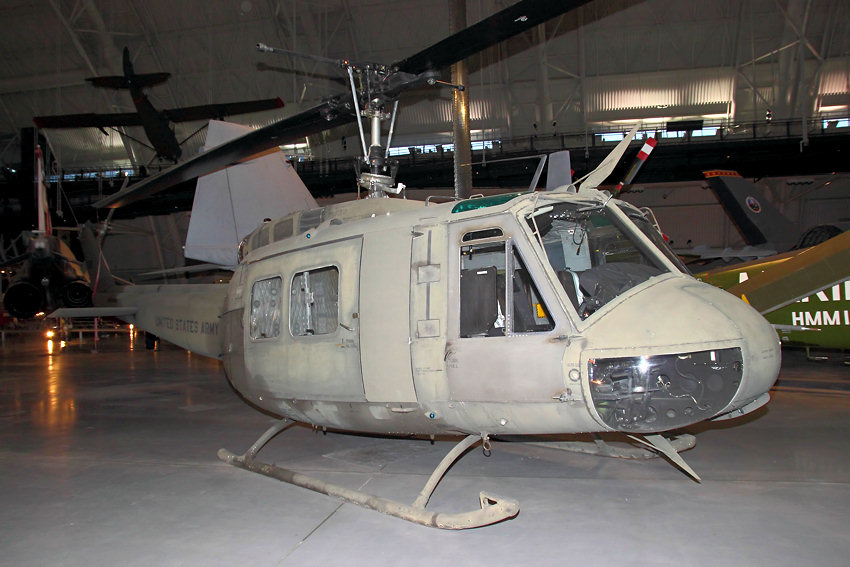

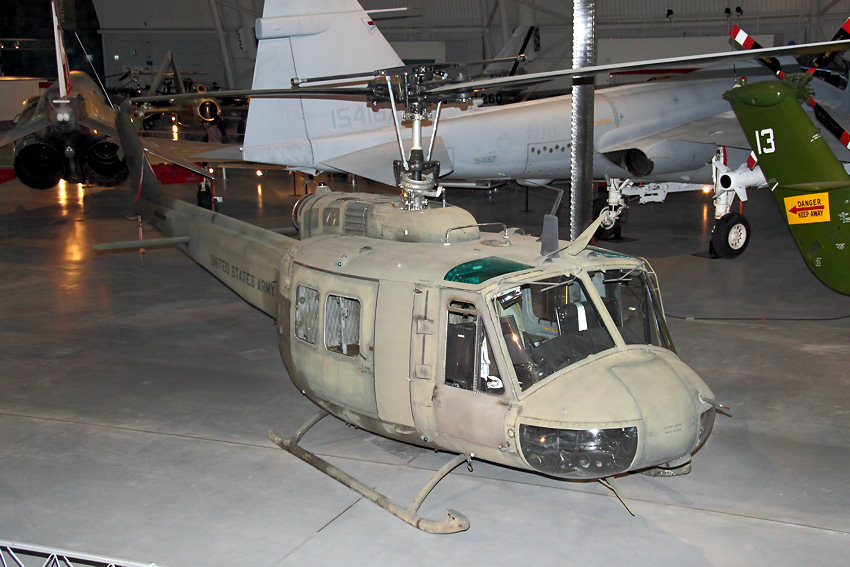

Im Jahr 1956 flog die Bell UH-1D Iroquois, allgemein bekannt als“HUEY”, als erster Hubschrauber im Kriegseinsatz in Korea. Er wurde dort hauptsächlich zur Evakuierung von Verwundeten eingesetzt. Aber schon im Vietnamkrieg wurde der Hubschrauber auch bewaffnet bei den unterschiedlichsten Einheiten genutzt. Den Beinamen "Smokey III" erhielt der hier abgebildete Hubschrauber, weil er zur Erzeugung von Rauchwänden zum Schutz von Einheiten oder in Vorbereitung auf Luftangriffsoperationen genutzt wurde. Zahlreiche Beschädigungen an der Außenhaut des Hubschraubers zeugen von der Wildheit der Missionen, die mit ihm geflogen wurden.

Allgemeine Beschreibung des Musters:

Der Hubschrauber Bell UH-1 Iroquois ist ein leichter Mehrzweckhubschrauber, der 1956 für die United States Army entwickelt wurde. Die Indienststellung begann dort 1959. Die Bell UH-1D basiert auf der Bell 205, die in den fünfziger Jahren entwickelt wurde. Ursprünglich sollte sie als einfacher Truppentransporter mit kurzer Nutzungszeit eingesetzt werden. Die Bell UH-1 hat gegenüber der Bell 205 ein größeres Tankvolumen und verbesserte Ladekapazität. Weltweit bekannt wurde sie zur Zeit des Vietnamkrieges. Die Bell UH-1D wird in der hiesigen Luftwaffe für den Personen- und Materialtransport auf kurzen Strecken sowie für SAR-Rettung eingesetzt. Die Kurzformel SAR steht für "Search and Rescue" – Suchen und Retten. Bekannt vor allem durch die blauen Lettern "SAR" auf den orangfarbenen Schiebetüren des Hubschraubers. Heer und Luftwaffe haben zusammen 290 Hubschrauber dieses Typs erhalten.

Technische Daten (allgemein):

Hersteller	Bell Helicopters TEXTRON
Besatzung	1 - 2 Piloten
Typ	mittlerer Transporthubschr.
Verwendung	Mehrzweckhubschrauber
Antrieb	1 x Avco-Lycoming
Bezeichnung	T53L-13 Turbo-Shaft
(alternativ)	(13B)
Art	Wellenturbine
Leistung	1.044 kW (1.400 SHP)
Leistung	.
max. Geschwindigkeit	ca. 220 km/h
Reisegeschwindigkeit	200 Km/h
Reichweite	ca. 500 km
mit Innenzusatztank	850 km
Gipfelhöhe	ca. 4.150 m
.	.

Maße	.
Gesamtlänge mit Hauptrotor	16,43 m
Rumpflänge bis Ende Heckflosse	12,69 m
Höhe insg.	4,41 m
Höhe Kabinendach	2,37 m
Kabinenboden über Grund	0,53 m
Oberkante Stabilisator	3,95 m
Hauptrotorkreisfläche	168 m ²
Hauptrotordurchmesser	14,63 m
Heckrotordurchmesser	2,59 m
Stabilisator	2,75 m
Breite Landegestell	2,54 m
Höhentrimmflosse	2,85 m
Masse	.
Leergewicht	2.315 kg
Startmasse	4.315 kg

Begriff: „Teppichklopfer“

(Quelle: Wikipedia.org)

Neben „Huey“ ist auch „Teppichklopfer“ als Spitzname bekannt, bedingt durch den Effekt des induzierten Widerstandes. An den Rotorblättern wie auch an jeder Flugzeug-Tragfläche treten an den Blattspitzen Luftwirbel auf, was beim Durchlauf des folgenden Blattes zu dementsprechenden Knallgeräuschen führt. Der Hubschrauber ist so schon aus ca. 10 km Entfernung zu hören - erst als leises Grummeln, das immer lauter wird, und dann immer stärker werdende Knallgeräusche wenn der Hubschrauber nur noch ca 1,5 km entfernt ist. Seit der Einführung von Blättern neuer Geometrie in den 90er Jahren ist dieser Effekt wegen der Verschlankung der Blätter schon deutlich vermindert. Bedingt durch den Anstellwinkel und den Vortrieb führen die Rotorblätter eines jeden Hubschraubers sogenannte Schlagbewegungen aus, das vorlaufende Rotorblatt hat dabei die Tendenz hochzuschlagen, was zur Auftriebsverminderung führt. Das rücklaufende Blatt verliert im Richtungsflug bedingt durch die Rückanströmung an Auftrieb und schlägt nach unten. Die halbkardanische Rotorblattaufhängung der UH-1 (typisch für Zweiblattrotore) verhindert dabei ein Rollen um die Längsachse. Der belltypische Stabilisator dämpft entsprechend dem Kreiselprinzip allzu heftige Schlagbewegungen der starr miteinander verbundenen Hauptrotorblätter und vom Piloten kommende Steuereingaben.
